Gabelstaplerwaagen

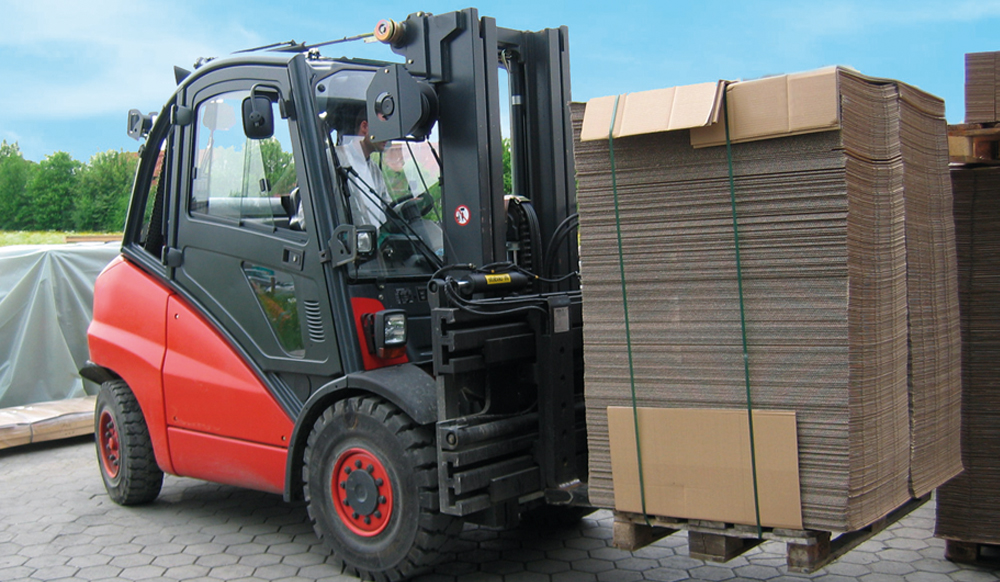

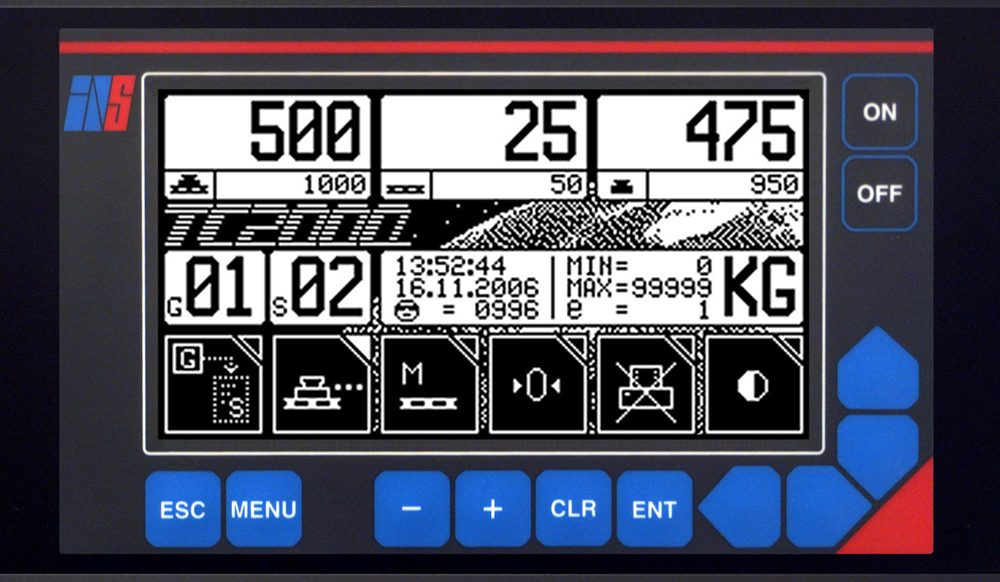

GABELSTAPLERWAAGE TC 2000 MVI – HYDRAULISCH / ELEKTRONISCH

Gabelstaplerwaage zum Einbau in den Hydraulikkreislauf von Gabelstaplern und andere hydraulische Hebeanlagen
Kapazität bis 12 t
Genauigkeit von ± 0,2 – 0,5 Prozent der Kapazität des Gabelstaplers
Niedrige Wartungskosten durch hochwertige Komponenten
Keine Verschleißteile und keine Kabelführung am Mast
Hohe Funktionalität durch Speicherung von bis zu 1000 Wiegevorgängen in 99 Gruppenspeichern
Funktionen: Brutto, manuelle und automatische Tara, Nettogewicht, Datum, Uhrzeit, Summierung
10 Taraspeicher, Gewichtssummierung
Datum und Uhrzeitanzeige, Ausdruck möglich
RS 232 Schnittstelle
Spannungsversorgung 12 bis 24 VDC
Universell einsetzbar mit Teleskopgabeln, Drehgerät, Klammern, Seitenschiebern, Schüttgut-Schaufel und Tragedorn

Optionen/Gabelstaplerwaage TC 2000 MVI:

Thermodrucker, Etikettendrucker
Druckmesswandler für verschiedene Druckbereiche
DC/DC Konverter
WLAN- oder Funkübertragung zu PC oder PDA
Spannungswandler
Edelstahlgehäuse IP 65
Sonderausführungen für Teleskoplader, Radlader und andere Hydraulikbasierende Hebesysteme
Software ‚TC-Soft‘ zur Speicherung der Daten im CSV- und XML-Format

Höchstlast / kg: bis 11.000

Ziffernschritt / kg: 1/2/5/10/20/50

Staplerkapazität Genauigkeit

in kg in kg (±0,2 – 0,5 %)

0 – 1.000                   2,5 – 5
0 – 2.000                   5 – 10
0 – 3.000                   7,5 – 15
0 – 5.000                   12,5 – 25
0 – 10.000                 25 – 50

Hydraulische DI-44 Hydraulisch-elektronische Gewichtsanzeige, fertig justiert

Kurzbeschreibung

Elektronischer Gabelstapler-Gewichtsanzeiger für schnelle Verwiegungen am Stapler, spezielle Anzeigestabilisierungssoftware, fertig justiert für den jeweiligen Stapler, Schutzart IP-65
Auch für den Einsatz am Radlader.

Anwendungen

Beispiel – Aufwandsberechnung bei Wägung an stationärer Waage;

Hinfahren zur Waage – Absetzen der Last – Rausfahren – Wiegen – Reinfahren und Last aufnehmen – weiterfahren = Aufwand ca. 5 Min.
Bei 12 Wägungen á 5 Min. = 1 Std. Zeitersparnis !

Ausstattung

digitales Anzeigegerät in Kunststoffgehäuse (IP65), mit 6-stelliger LCD-Anzeige für Gewicht

inkl. Abgleich, keine Gewichte für Justage am Stapler erforderlich

automatische Zwischensummenanzeige bei Beladevorgängen
spezielle Anzeigestabilisierungssoftware SCS verhindert ein Absinken der Anzeige
5 Funktionstasten für Tara, Taraeingabe, Gewicht-Summierung, Ein/Aus und Null
25 % Überkapazität für Tara (Gabeln, Anbaugeräte, Paletten u.a.)
messsystemseitige Genauigkeit ± 0,25 %, betriebliche Genauigkeit je nach Zustand des Stapler-Hubgerüstes ca. ± 1 % von der Staplertragkraft
hydraulisch/elektrischem Signalwandler (IP65), überdrucksicher, und Montagekonsole für 12 – 24 V Betriebsspannung
Eigenmontage möglich, T-Stück zum Anschluss an die Staplerhydraulik ist beizustellent

Optional: Schnittstelle RS232, drahtlose Datenübergabe

Weitere Kapazitäten auf Anfrage

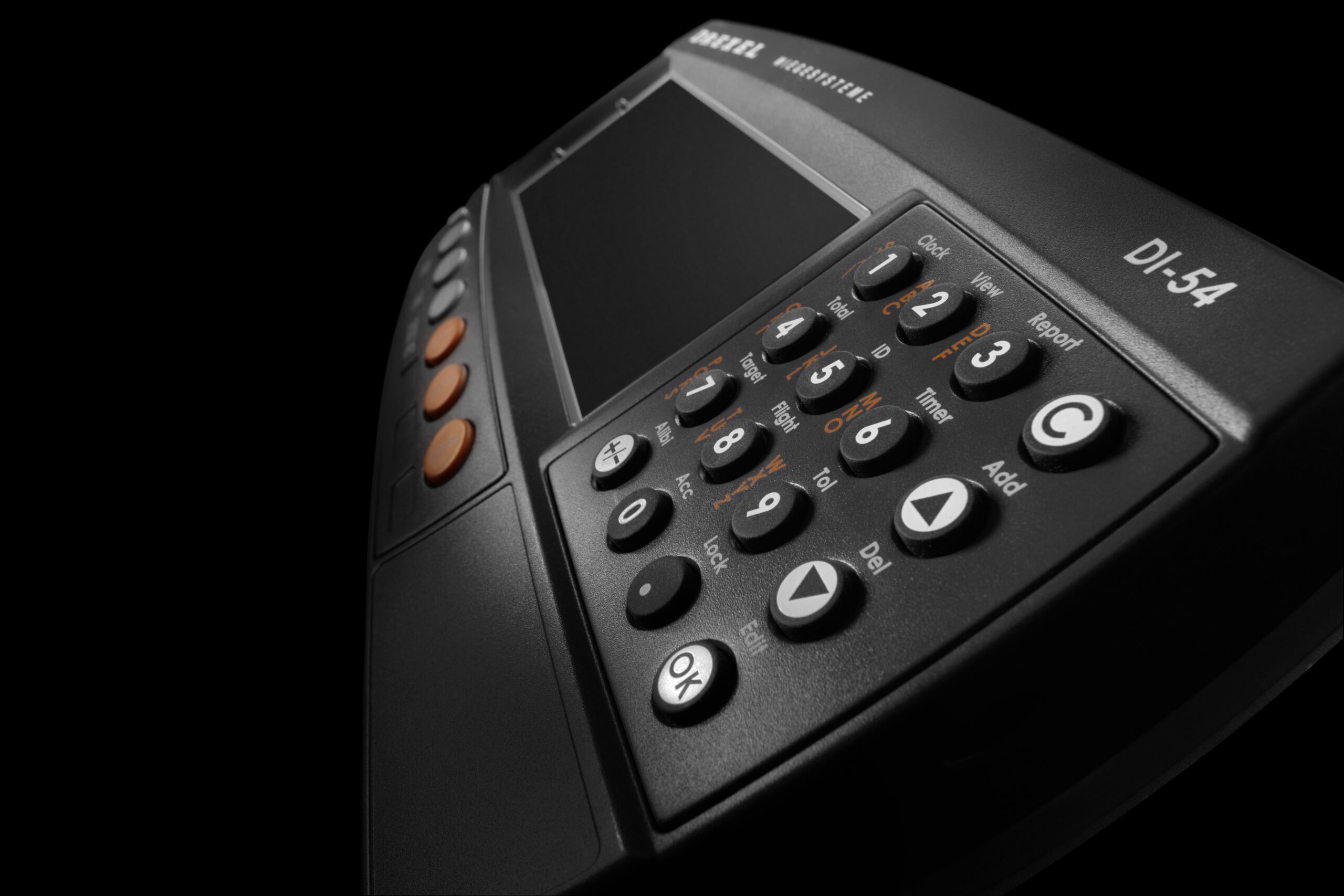

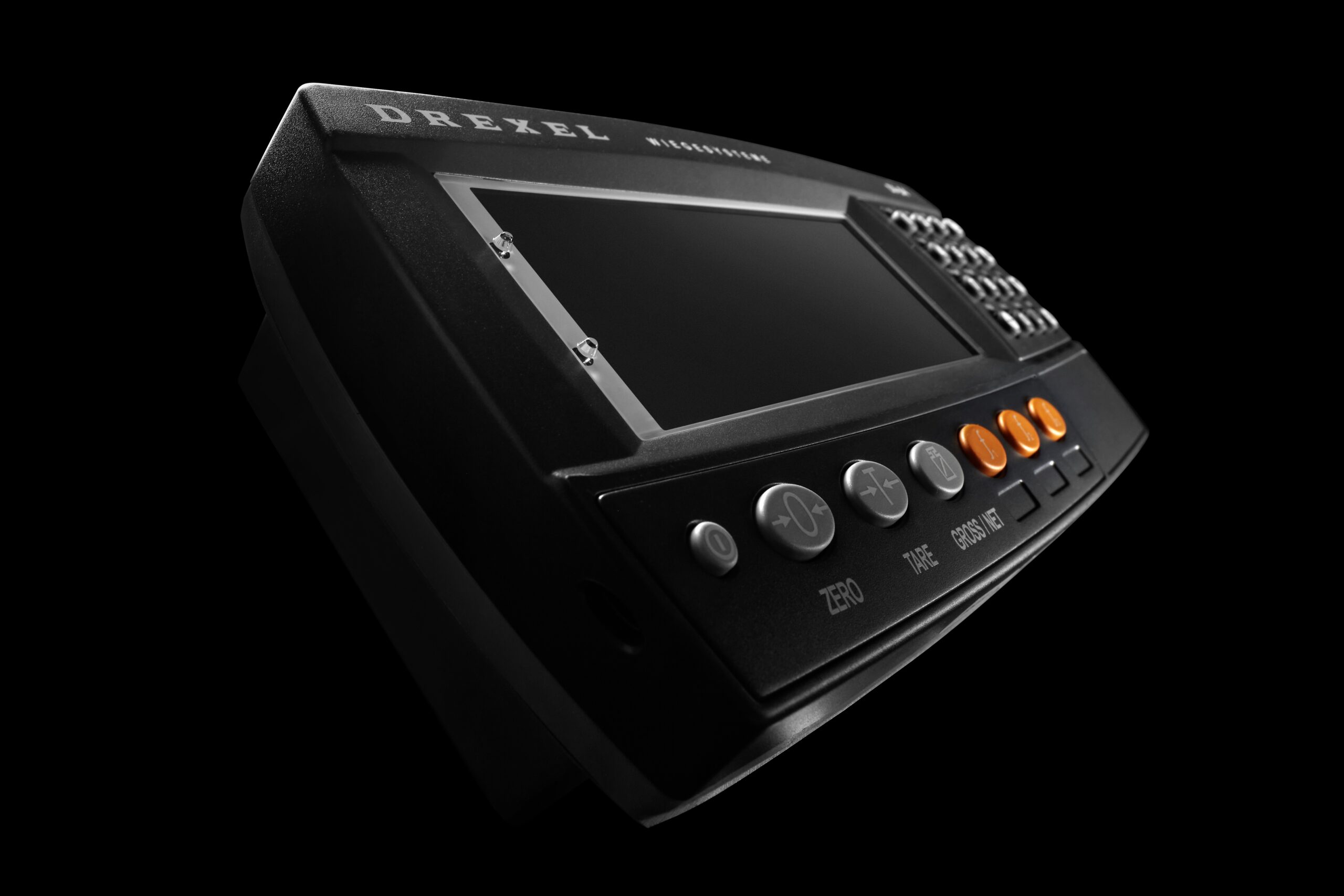

DI-54 Dynamische-hydraulisch-elektronische Gabelstapler-Gewichtsanzeiger Genauigkeit +/-0,2%, vorjustiert

DI-54 Hydraulisch-dynamische Gewichtsanzeige, Genauigkeit +/- 0,2%, vorjustiert

Kurzbeschreibung

Elektronischer Gabelstapler-Gewichtsanzeiger, für genaues Verwiegungen am Stapler für exakte Gewichtsermittelung, mit systemeigenem Steuerblock zum Auslösen und Steuern der Wiegung, spezielle Anzeigestabilisierungssoftware, kombiniertes Edelstahlgehäuse IP65, auch für rauhe Einsatzbedingungen, wie z.B. in der Fertigung, Die Funktionstasten und die 10-er Tastatur ermöglichen eine Vielzahl von Anforderungen abzudecken. Der Einsatz kann an jedem Stapler erfolgen, bei dem die Gabeln keine Stützrollen haben.

Anwendungen

Im Materialflussbereich ist die Anzahl der möglichen Anwendungen nahezu unbegrenzt. Gerade im Lager und/oder bei der Inventur können sich erhebliche Einsparungen ergeben, dadurch, dass der Weg zur stationären Waage entfällt.
Beispiel – Aufwandsberechnung bei Wägung an stationärer Waage;
Hinfahren zur Waage – Absetzen der Last – Rausfahren – Wiegen – Reinfahren und Last aufnehmen – weiterfahren = Aufwand ca. 5 Min.
Bei 12 Wägungen á 5 Min. = 1 Std. Zeitersparnis !

Eigenschaften

Die hydraulisch-dynamische Messtechnik der Baureihe DI-54RS erlaubt es, auf dem Wege der Öldruckmessung Genauigkeiten von bis +/- 0,2 % der Staplerkraft zu erzielen.
Geeignet für jede Stapler, bei dem die Gabeln keine Stützrollen haben.

spezielle Anzeigestabilisierungssoftware
Druckerschnittstelle
Kombiniertes Edelstahlgehäuse IP65
Zweizeilige Anzeige
250 Artikelspeicher
10er-Tastatur mit 10 Funktionstasten
Zweite Schnittstelle für Datenübergabe möglich
Stromversorgung 12-24 V DC
Vorkalibriert für Ihren Stapler
Steuerblock zu dynamischen Messung

Ausstattung

digitales Anzeigegerät in kombiniertem Edelstahlgehäuse (IP65)
vorjustiert
zweizeiliges, alphanumerisches Display: LCD-Anzeige 6-stellig für Gewicht 28 mm, 9-stellige Zweitanzeige 17 mm
automatische Zwischensummenanzeige bei Beladevorgängen
spezielle Anzeigestabilisierungssoftware SCS verhindert ein Absinken der Anzeige
Bedienung mit 10er-Tastatur und 10 Funktionstasten, alphanumerisch, für Tara, Taraeingabe, Gewicht-Summierung, Artikeleingabe, etc.
Serienmässig mit Speicher für 250 Artikel
Schnittstelle RS232
25 % Überkapazität für Tara (Gabeln, Anbaugeräte, Paletten u.a.)
Genauigkeit ± 0,2 %, von der Staplertragkraft
Steuerblock mit hydraulisch/elektrischem Signalwandler, Magnetventil und Drossel in IP65, überdrucksicher, und Montagekonsole
für 12 – 24 Volt Betriebsspannung
Eigenmontage möglich, T-Stück und 2 Schläuche zum Anschluss an die Staplerhydraulik sind beizustellen
Optional: Datenfunk, WLAN, USB-Datenspeicherung, WLAN, Bluetooth

Kapazität Ziffernschritt

1.000 kg 2 kg

1.250 kg 2 kg

1.500 kg 2 kg

2.000 kg 2 kg

2.500 kg 2 kg

3.000 kg 5 kg

4.000 kg 5 kg

5.000 kg 5 kg

Höhere Kapazitäten auf Anfrage.

Hydraulische Gabelstaplerwaage KM 2100

Digitales Anzeigegerät in kombiniertem Edelstahlgehäuse (IP65), mit 6-stelliger LCD-Anzeige für Gewicht 28mm, und 9-stelliger Zweitanzeige 17mm
Automatische Zwischensummenanzeige bei Beladevorgängen
Bedienung mit 10er Tastatur und 10 Funktionstasten für Tara, Tara Eingabe, Gewicht-Summierung und Null
25 % Überkapazität für Tara (Gabeln, Anbaugeräte, Paletten u.a.)
Messsystemseitige Genauigkeit ± 0,1 % der Kapazität
Betriebliche Genauigkeit je nach Zustand des Stapler-Hubgerüstes ± 0,2 – 0,5% von der Staplertragkraft
Mit hydraulisch/elektrischem Signalwandler (IP65)
Für 12 V Betriebsspannung
Inkl. Montagekonsole

Einsatzmöglichkeiten

Gabelstaplerwaage / Staplerwaage
Radladerwaage
Frontladerwaage
An jedem Stapler, an dem keine Stützrolle vorhanden ist

Höchstlast / kg Ziffernschritt / kg

1.000 2

2.500 5

5.000 10

10.000 20
